Dispositivos de corrente residual – Por que os Dis. Diferencial tipo B são indispensáveis em muitas aplicações
Os dispositivos de corrente residual (RCDs) têm sido, há décadas, um padrão de proteção pessoal e de equipamentos. No entanto, com o aumento da utilização de sistemas fotovoltaicos, infraestruturas de carregamento de veículos elétricos e variadores de velocidade controlados por frequência, os dispositivos convencionais, como os do Tipo A, estão a atingir os seus limites.
Os RCDs do Tipo B, sensíveis a todas as correntes, também detetam correntes de falha em corrente contínua e mistas, garantindo a segurança em instalações modernas. Estas capacidades adicionais tornam os dispositivos de proteção do Tipo B uma solução prática para uma vasta gama de aplicações. Esta página explica como funcionam, quando são necessários e quais as normas que devem ser respeitadas.
O que são dispostitivos de corrente residual do Tipo B?
Um RCD do tipo B alarga significativamente a deteção convencional de corrente residual. Deteta não só correntes alternadas sinusoidais e correntes contínuas pulsantes, mas também correntes de falha contínuas suaves e componentes de alta frequência.
Isto é possível graças a sensores e componentes eletrónicos especializados que impedem que o dispositivo fique «cego». Consequentemente, a proteção mantém-se fiável mesmo quando ocorrem componentes de corrente contínua no sistema.
Como funciona um Dis. Diferencial sensível a todas as correntes?
Os Dis. Diferencial tipo A convencionais utilizam um transformador de corrente diferencial que pode perder a sua função no caso de correntes de falha contínuas suaves superiores a cerca de 6 mA. Nesses casos, existe o risco de que também correntes alternadas ou outras correntes de falha adicionais deixem de ser detetadas.
Um Dis. Diferencial tipo B monitoriza correntes de falha numa gama muito mais ampla de frequências e de correntes. Graças a técnicas de medição adicionais, é possível detetar e desligar de forma segura:
- correntes de falha DC suaves,
- correntes de falha de baixa e alta frequência,
- bem como correntes mistas sobrepostas.
Desta forma, garante-se uma proteção eficaz também em instalações complexas com conversores, carregadores ou fontes de alimentação comutadas.
Diferenças entre Dis. Diferencial tipo A e tipo B
Dis. Diferencial tipo A:
- Deteta correntes de falha alternadas sinusoidais e correntes contínuas pulsantes
- Pode tornar-se ineficaz com correntes de falha DC suaves > 6 mA
- Adequado para cargas clássicas em corrente alternada sem componentes DC relevantes
Dis. Diferencial tipo B:
- Deteta adicionalmente correntes de falha contínuas suaves
- Reconhece correntes de falha controladas por frequência também na gama dos kHz
- Evita a “cegueira” em caso de correntes de falha DC
- Adequado para aplicações modernas com eletrónica de potência
Por que Dis. Diferencial tipo B? Onde é obrigatório o uso de Dis. Diferencial tipo B?
O uso do tipo B é necessário sempre que possam ocorrer correntes de falha contínuas (DC).
Exemplos típicos:
- Infraestrutura de carregamento para veículos elétricos: Wallboxes e estações de carregamento exigem, de acordo com a norma, uma deteção de corrente de falha DC a partir de 6 mA.
- Instalações fotovoltaicas: Em inversores sem transformador, componentes DC podem ser introduzidos na rede.
- Indústria & automação predial: Conversores de frequência em elevadores, bombas ou sistemas de climatização geram correntes de falha mistas.
- Outras aplicações: Sistemas UPS (alimentação ininterrupta), sistemas de energia de emergência, carregadores, fontes de alimentação comutadas, bem como determinadas áreas da tecnologia médica e de TI.
Nessas áreas, o tipo B muitas vezes não é apenas recomendável, mas resulta dos requisitos das normas DIN VDE 0100‑410, DIN VDE 0100‑530 e de normas específicas de aplicação (por exemplo, DIN VDE 0100‑722 para mobilidade elétrica).

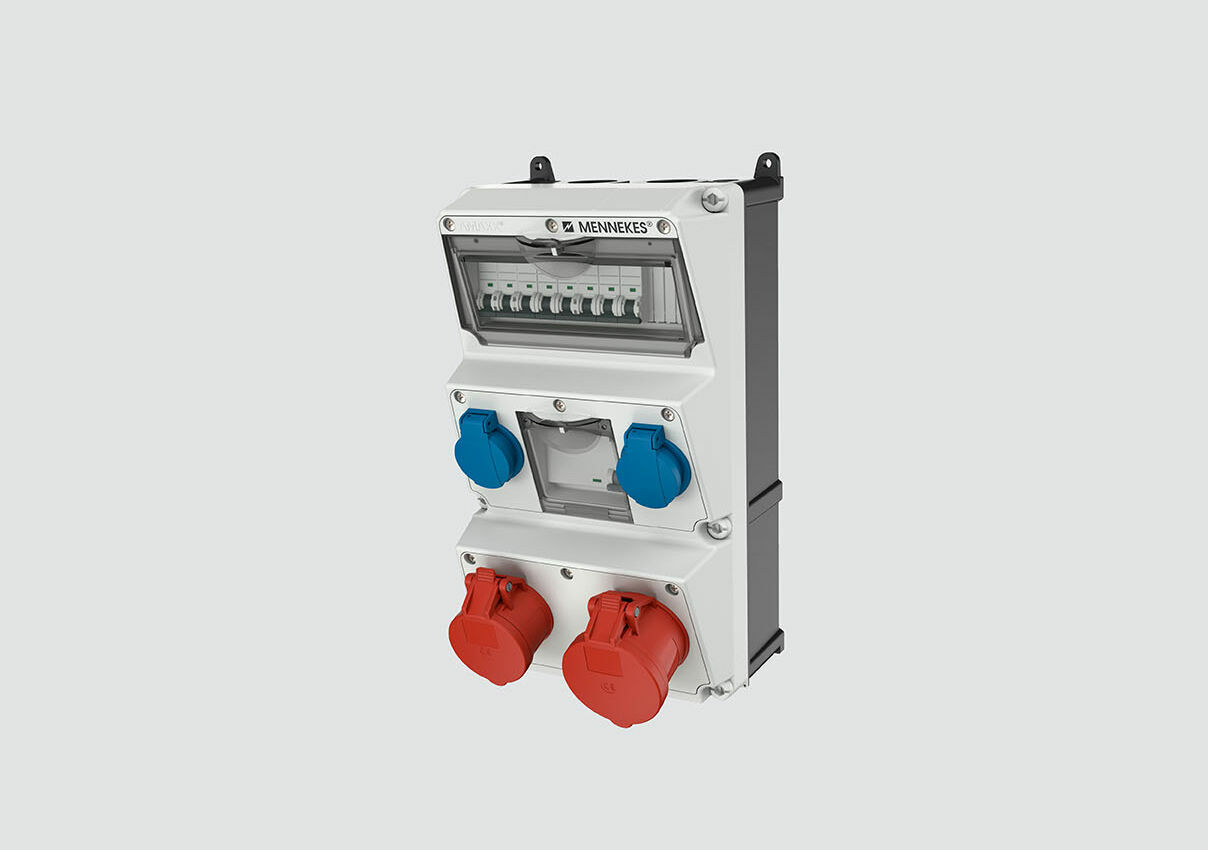

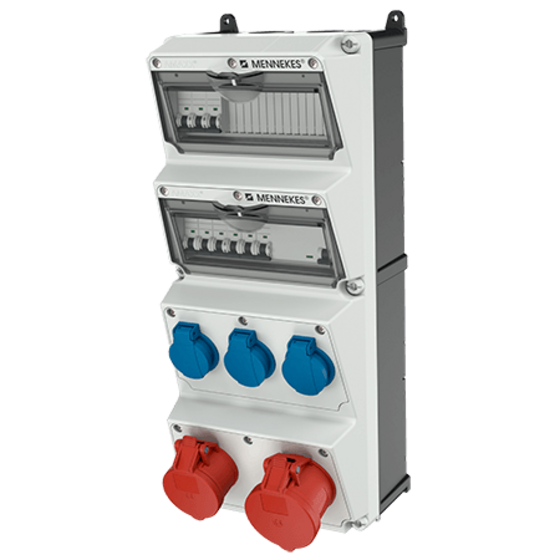

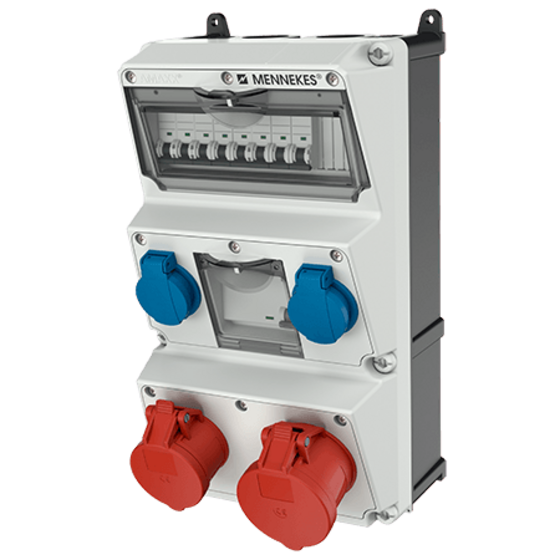

Combinações de parede MENNEKES com Dis. Diferencial tipo B
As nossas combinações de tomadas MENNEKES para montagem em parede com Dis. Diferencial tipo B oferecem uma operação segura em todos os locais onde podem ocorrer correntes de falha contínuas. Estão disponíveis em diferentes dimensões, bem como em várias versões com tomadas SCHUKO® e CEE.
