Mostrar todos os Fichas padrão / Mostrar todos os Ficha PowerTOP® Xtra com ErgoCONTACT®

MENNEKES Ficha PowerTOP® Xtra com ErgoCONTACT® 13502

MENNEKES Ficha PowerTOP® Xtra com ErgoCONTACT® 13502 images3d

Por favor aceitar cookies de marketing para assistir a este vídeo.

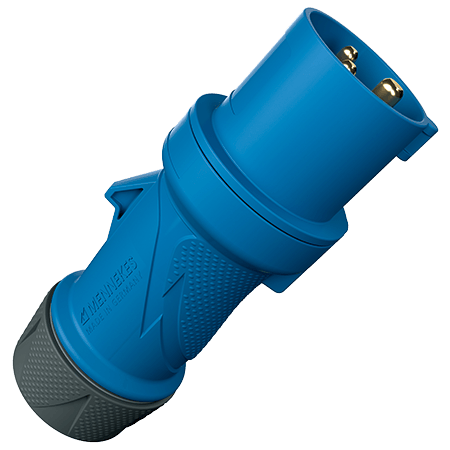

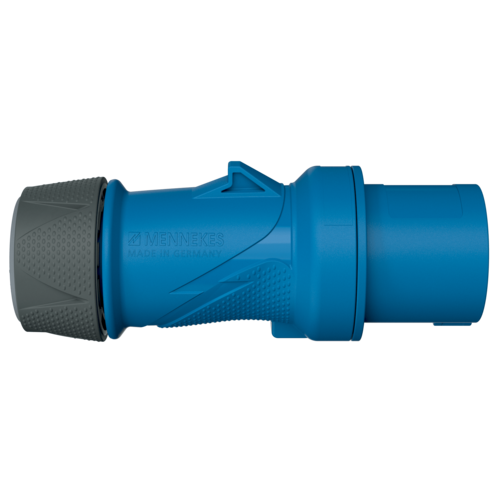

Ficha PowerTOP® Xtra com ErgoCONTACT® 13502

Não importa a versão ou a aplicação, a ficha PowerTOP® Xtra convence com os fatores de sucesso comprovados: design ergonómico, facilidade de montagem, ligação segura e sem complicações. A ficha PowerTOP® Xtra cumpre a classe de proteção IP54 e, assim, não só está protegida contra salpicos de água, mas também particularmente bem protegida contra pó.

Ampere 16 A 32 A

Polos

Volt

Posição das horas

tecnologia de ligação por parafuso ErgoCONTACT®
forma de caixa ergonómica com superfícies de manuseamento alveoladas
união roscada de borracha com vedação
alívio de tensão e proteção contra dobras de cabos

caixa com fecho roscado e corrediça de segurança
área de etiquetagem para etiquetas auto-adesivas
a ficha PowerTOP® Xtra substitui a ficha ProTOP 148A

Nº da peça13502
EAN4015394291817
Padrão Pacote. 10 Qtd.

ErgoCONTACT®

Tecnologia de ligação por parafuso

Especificações técnicas

Ficha PowerTOP® Xtra com ErgoCONTACT® 13502

Ampere	16 A
Polos	3 p
Volt	230 V
Posição das horas	6 h
Hertz	50-60 Hz
Tecnologia de ligação	Tecnologia de ligação roscada ErgoCONTACT®
Contacto	padrão
Tipo de proteção	IP54
Peso	170 g
Declaração de Conformidade	CB Zertifikat VDE EAC CQC

Desenho dimensional - orientação horizontal

Folhas de dados e downloads

Ficha PowerTOP® Xtra com ErgoCONTACT® 13502

Ficha de informação do produtoFicha PowerTOP® Xtra com ErgoCONTACT® 13502 PDF, 295 KB

Declaração do fabricanteFicha PowerTOP® Xtra com ErgoCONTACT® 13502 PDF, 51 KB

Dados CAD STPFicha PowerTOP® Xtra com ErgoCONTACT® 13502 ZIP, 2 MB

Dados CAD 3D DWGFicha PowerTOP® Xtra com ErgoCONTACT® 13502 ZIP, 3 MB

Instruções de montagem / Instruções de funcionamentoFicha PowerTOP® Xtra com ErgoCONTACT® 13502 PDF, 2 MB

Desenho dimensional - orientação verticalFicha PowerTOP® Xtra com ErgoCONTACT® 13502 PNG, 188 KB

Desenho dimensional - orientação horizontalFicha PowerTOP® Xtra com ErgoCONTACT® 13502 PNG, 338 KB
