Fichas e conectores SCHUKO® com grau de proteção IP54 e IP68
As fichas e conectores SCHUKO® da MENNEKES representam máxima robustez e um fornecimento de energia fiável – desde IP54 até IP68. As nossas fichas e conectores IP68, especialmente resistentes, foram desenvolvidas para ambientes húmidos e agressivos: são estanques quando ligados, oferecem uma pega segura mesmo com humidade e são particularmente duráveis.

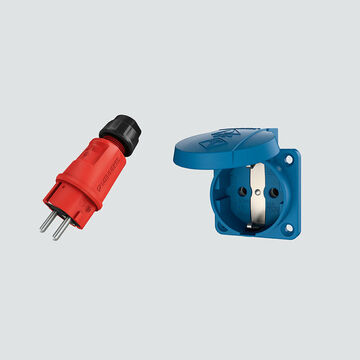

Também as variantes IP54 convencem pelos materiais robustos, elevada resistência mecânica e montagem simples. Seja em tomadas de parede ou embutidas, fichas ou conectores – o nosso portefólio SCHUKO® oferece soluções adequadas para uma vasta gama de aplicações.
Descubra a diversidade dos nossos produtos SCHUKO® e saiba mais sobre graus de proteção, tecnologias e possibilidades de aplicação otimizadas.
SCHUKO® IP68. Feito para condições extremas.
Para aplicações com elevada carga mecânica ou em áreas permanentemente húmidas, estão disponíveis fichas e conectores SCHUKO® com grau de proteção IP68. Estão equipados com um anel de baioneta e uma tampa de proteção, permanecendo estanques mesmo quando ligados e submersos. As superfícies de pega com textura em relevo, bem como a prensa‑cabos em borracha, também com relevo, garantem um manuseamento seguro. Mesmo com humidade ou água, as fichas e os conectores podem ser agarrados de forma firme e segura.
Áreas de aplicação SCHUKO® IP68.
As fichas e os conectores SCHUKO® com grau de proteção IP68 são a escolha ideal para ambientes exigentes, onde são necessários fiabilidade e robustez. Oferecem proteção segura contra poeiras e submersão, sendo, por isso, perfeitamente adequados para utilização no exterior, como em condições de chuva, neve ou exposição direta às intempéries.

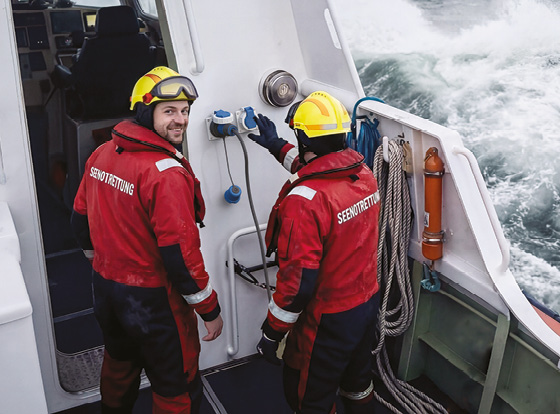

Nos estaleiros de obras, distinguem‑se pela sua elevada resistência à sujidade, à humidade e às cargas mecânicas. Também em áreas industriais — desde instalações de produção e oficinas até ambientes húmidos ou poeirentos — garantem um fornecimento de energia seguro e contínuo. Organizações como a Proteção Civil, os bombeiros ou as forças armadas beneficiam da sua robustez em operações durante cheias, chuva intensa ou em zonas lamacentas. Para aplicações marítimas, por exemplo em embarcações, portos, estaleiros navais ou unidades de salvamento marítimo, as fichas e conectores SCHUKO® IP68 oferecem o mais alto nível de segurança, mesmo sob as condições mais adversas. Na agricultura, demonstram as suas vantagens em sistemas de irrigação ou em instalações pecuárias modernas, onde a humidade e a sujidade fazem parte da rotina diária.
Rápido, simples e absolutamente fiável: o nosso processo de instalação faz a diferença.
Graças à inovadora e universal junta de silicone, deixa de ser necessário ajustar ou substituir diferentes elementos de vedação — um processo demorado. Um único elemento de vedação cobre de forma fiável todos os diâmetros de cabos de 6,4 a 16,5 mm — de forma flexível, limpa e eficiente.
Instalação rápida em passos claramente definidos:
Retirar o módulo interior, passar o cabo, ligar os condutores, fixar o módulo em dois pontos, apertar a prensa‑cabos — e pronto. Mais simples e rápido é quase impossível.
Mais conforto graças a detalhes bem pensados
Parafusos cativos garantem que tanto os parafusos do invólucro como os parafusos de contacto permanecem firmemente no seu lugar e não possam cair acidentalmente. Além disso, não é necessário qualquer ferramenta especial — uma chave PZ2 padrão é totalmente suficiente.
Para maior segurança e uma instalação sem erros, as informações relevantes estão representadas diretamente no módulo interior: o comprimento de remoção da capa do cabo está claramente marcado. Para o comprimento de decapagem dos condutores, existe até um molde integrado. Assim, é possível determinar facilmente e com precisão os comprimentos corretos — sem ferramentas de medição adicionais.
A sua vantagem: poupar tempo e reduzir custos
O tempo de instalação reduzido e a menor probabilidade de erros resultam em custos de montagem mais baixos. Assim, os seus projetos beneficiam de uma execução rápida, segura e economicamente eficiente.

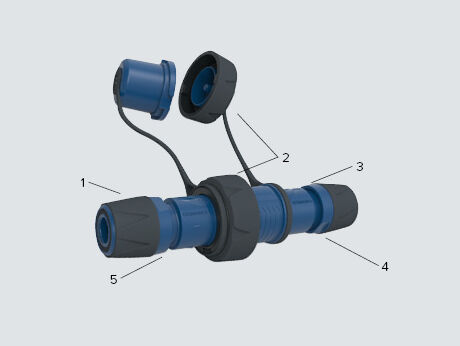

Características SCHUKO® IP68
1. Bucim de cabo com vedação para todos os diâmetros de cabos
2. Tampa de baioneta e prensa‑cabos – tecnologia 2K
3. Variante civil em azul; variante militar em verde‑bronze
4. Superfície de apoio para chave dinamométrica
5. Invólucro robusto

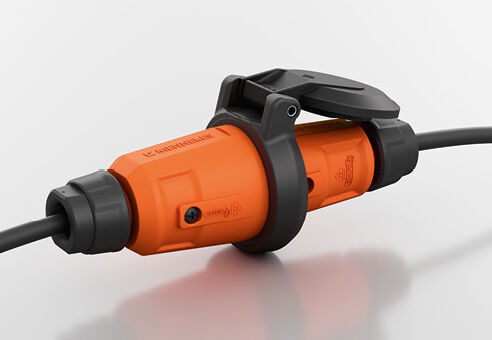

Invólucros robustos com grau de proteção IP54
As nossas fichas e conectores com proteção IP54 são fabricados em plástico de alto desempenho, o que os torna altamente resistentes aos raios UV, à maioria dos óleos, gorduras, solventes e agentes de limpeza, hidrocarbonetos, bem como a bases orgânicas e inorgânicas.
Os invólucros robustos suportam ainda cargas até um peso de uma tonelada. A tampa autoclosante dos conectores garante a proteção IP54; em operação, as fichas e conectores suportam temperaturas entre -30 °C e +40 °C. A vedação aparafusada na prensa‑cabos e o amplo espaço de ligação tornam a montagem particularmente simples e confortável.
Vista geral das certificações para fichas e conectores SCHUKO® (IP54)
Todas as fichas SCHUKO® com grau de proteção IP54 e sistema de dupla ligação à terra são certificadas tanto pela VDE como pela CEBEC.
Os conectores SCHUKO® IP54 possuem certificação VDE, enquanto os conectores franco‑belgas dispõem de certificação CEBEC.

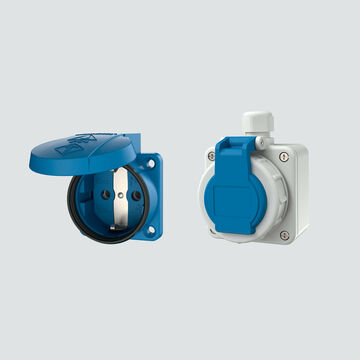

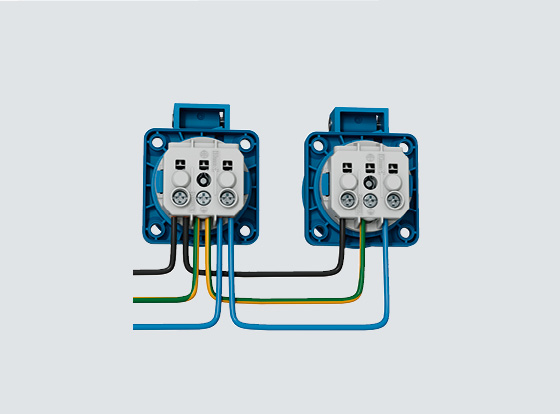

Tomadas de painel SCHUKO® com bornes de parafuso
Tecnologia de ligação comprovada para instalações seguras
Bornes de parafuso robustos permitem uma ligação fiável dos cabos e garantem conexões elétricas seguras e duradouras, mesmo em aplicações industriais exigentes. Os bornes de parafuso são concebidos como bornes de ligação para passagem direta da cablagem.
Grau de proteção das fichas e conectores SCHUKO®
Alteração da norma DIN VDE 0620
Para a utilização em equipamentos móveis, devem ser utilizadas, segundo os requisitos atuais, tomadas de montagem que cumpram o grau de proteção IPX4 com a tampa articulada fechada e com uma ficha compatível inserida — independentemente da posição de utilização. Antes da alteração da norma, em fevereiro de 2010, considerava‑se que o grau de proteção IPX4 estava cumprido se as condições fossem atendidas quando as tomadas estavam instaladas na posição vertical. Para tomadas destinadas à utilização fixa, esta orientação continua a aplicar‑se.
