A nossa família PowerTOP® Xtra: Fichas e tomadas para todas as situações

Em instalações industriais, em minas, em serviços de comboios e outros transportes, em portos ou em parques de campismo, a eletricidade tem de ser sempre distribuída em segurança, mesmo nas condições mais difíceis. Enquanto especialistas em fichas e tomadas, reunimos para si todo o nosso know-how sobre fichas e conectores CEE numa família de produtos de alta qualidade: as fichas e conectores PowerTOP® Xtra estão disponíveis para correntes de 16, 32, 63 e 125 A. Muitas delas são utilizadas há anos em todo o mundo, com provas dadas de confiabilidade em diferentes ambientes de trabalho. Todos os conectores PowerTOP® Xtra estão equipados com a nossa sofisticada tecnologia de mangas de contacto X-CONTACT®.
PowerTOP® Xtra - as fichas e tomadas para profissionais de eletricidade!

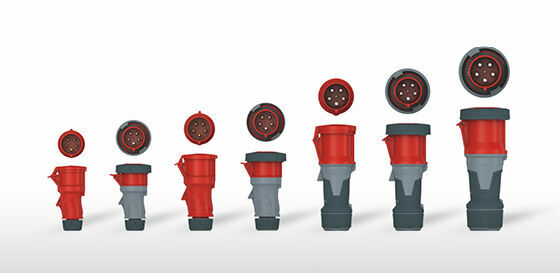

Série PowerTOP® Xtra

As nossas fichas e conectores PowerTOP® Xtra oferecem-lhe a combinação perfeita de robustez e fiabilidade. Desenvolvidas para satisfazer as mais elevadas exigências, são ideais para utilização em ambientes exigentes. Saiba mais sobre as nossas gamas e encontre a solução certa para as suas necessidades:

Gama de fichas Gama de conectores

Ergonomia repensada – manuseamento seguro e longa vida útil

Um design especial e um material robusto garantem que conseguemanusear as nossas fichas e tomadas. PowerTOP® Xtra com segurança e conforto, nas condições mais exigentes e que os produtos têm uma vida útil extra longa. Graças à forma de caixa ergonómica, às zonas de manuseamento alveoladas e uma conexão de cabos de borracha alveolada em borracha, as fichas e conectores CEE são fáceis de agarrar, são perfeitamente anti deslizantes na mão mesmo em condições húmidas e molhadas e podem ser conectadas e desconectadas muitíssimas vezes. Com as fichas e tomadas de 63 e 125 A, a conexão do cabo encaixa diretamente na tampa, facilitando particularmente que mantenha da limpeza das superfícies da ficha e dos conectores.

As nossas fichas e tomadas têm uma ajuda de abertura integrada no conector com a qual se pode abrir e segurar convenientemente a tampa articulada. As fichas e tomadas também têm um fecho de rosca entre a parte da frente e a tampa, o que permite bloqueá-las de forma estável e rápida, sem parafusos. Para as fichas e conectores de 63 e 125 A (classe de proteção IP67), os selos na tampa dos conectores e na parte frontal da ficha são também moldados, e, portanto, permanentemente fixos.

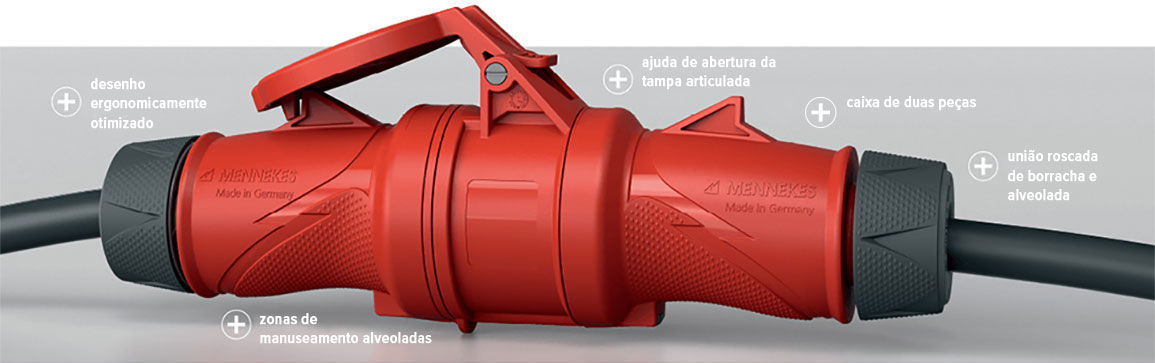

De relance: as vantagens das nossas fichas e acoplamentos de 16 e 32 A.

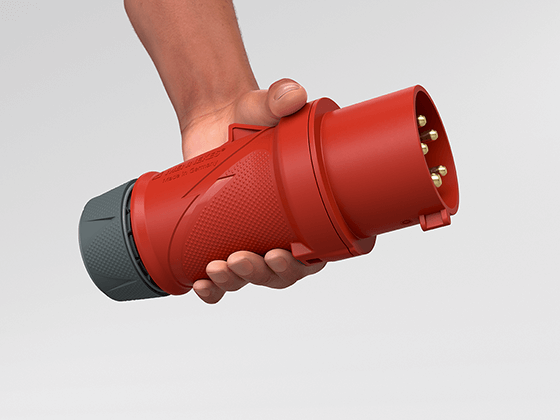

Detail feature 1 560x414 — Manuseamento seguro graças ao invólucro ergonómico e à zona de manuseamento texturizada e antiderrapante.

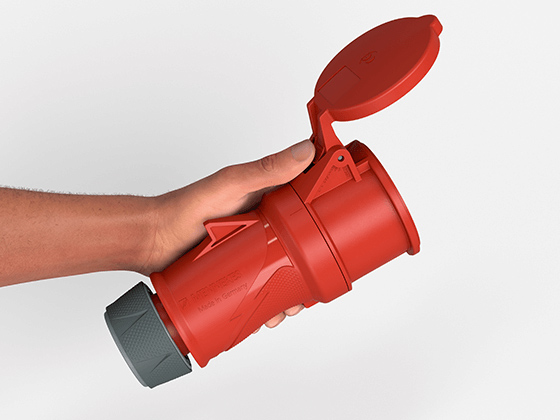

Detail feature 3 560x414 — O mecanismo auxiliar de abertura da tampa articulada no acoplamento facilita a inserção e extração da ficha.

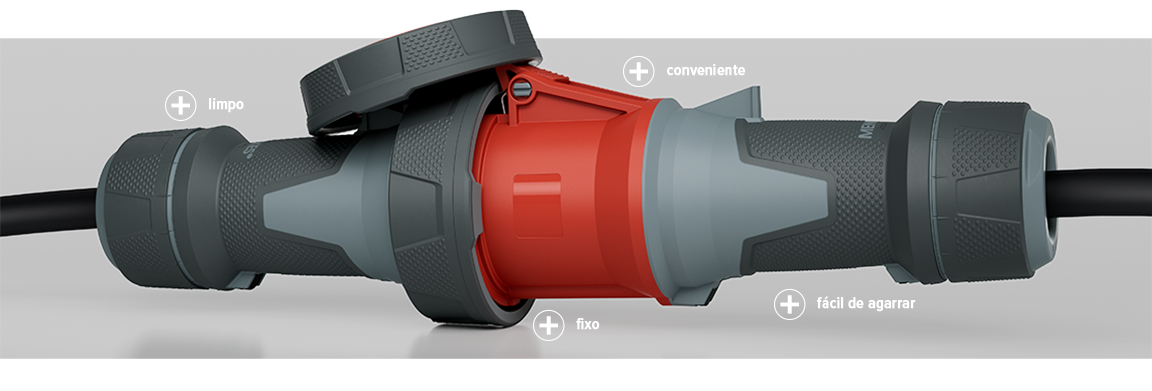

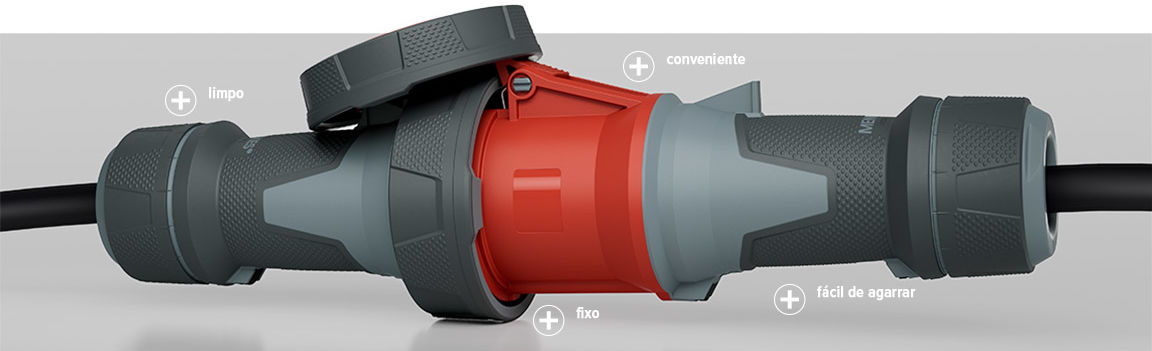

De relance: as vantagens das nossas fichas e acoplamentos de 63 e 125 A.

Design inovador – xtra robustos para proteção adicional

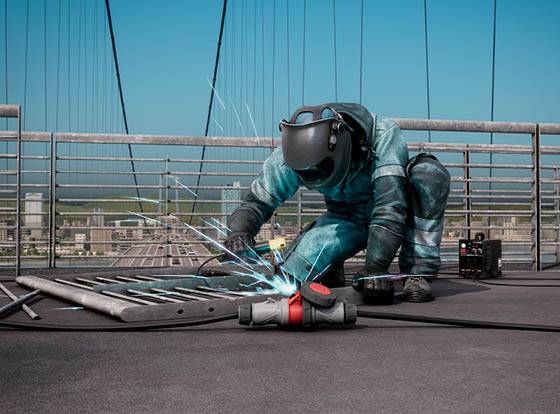

A nossa família PowerTOP® Xtra acompanha o eletricista, de forma confiável, em várias indústrias. Quando existem condições de trabalho difíceis e desafiantes, as fichas e tomadas são particularmente resistentes e garantem a melhor proteção possível:

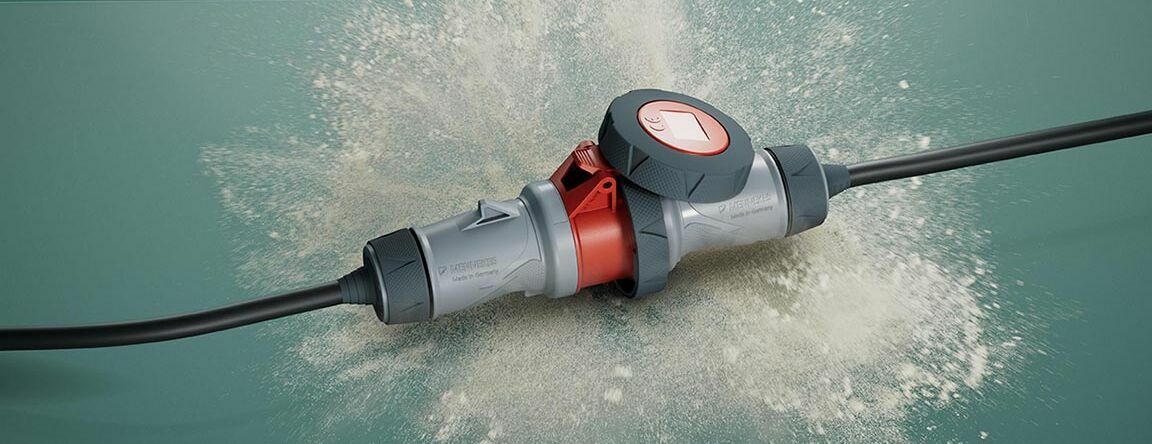

Proteção contra pó, água e substâncias agressivas

As nossas fichas e tomadas PowerTOP® Xtra de 16 e 32 A cumprem os requisitos do grau de proteção IP54 ou IP67 / IP69. Nas versões de 63 A, existe a opção de IP54 ou IP67, enquanto as versões de 125 A só estão disponíveis com o grau de proteção IP67. Além disso, os conectores de 63 e 125 A estão equipados com suportes de contacto altamente resistentes ao calor e, opcionalmente, com contactos niquelados. Os pinos de contacto das fichas são niquelados. As fichas e tomadas de 16 e 32 A estão disponíveis na variante PowerTOP® Xtra R, com o mesmo equipamento robusto.

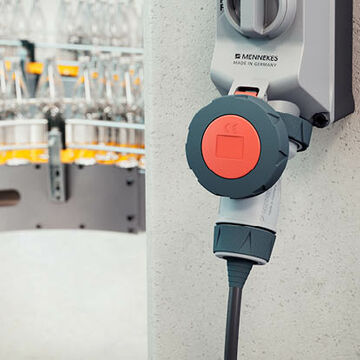

PowerTOP® Xtra G com anel protetor

Descubra os nossos conectores PowerTOP® Xtra G com anel de proteção para evitar a acumulação de sujidade e água nas entradas de cabos. Isto é particularmente importante em áreas sensíveis, como as indústrias alimentar e farmacêutica.

Saiba mais sobre o PowerTOP® Xtra G

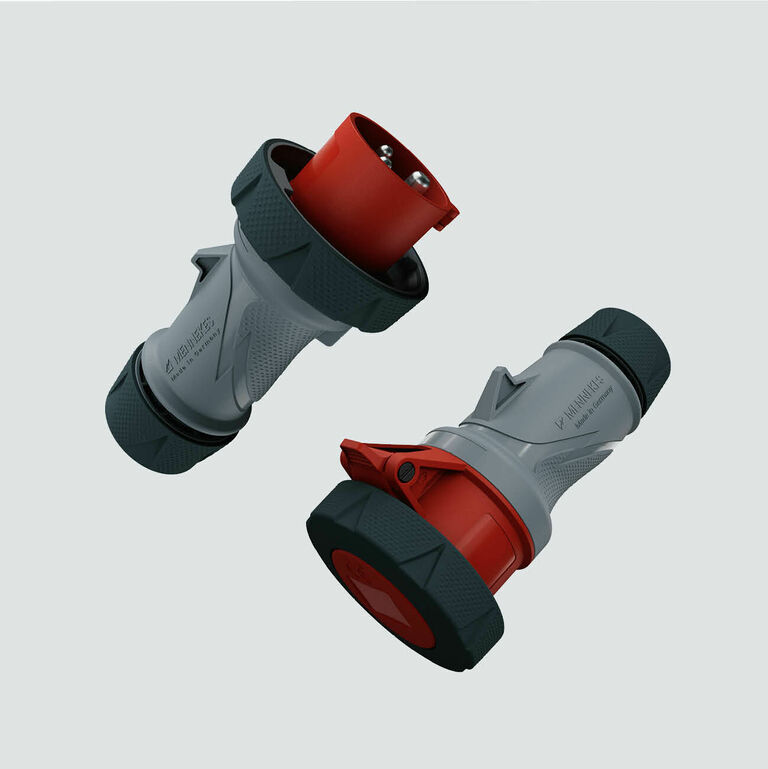

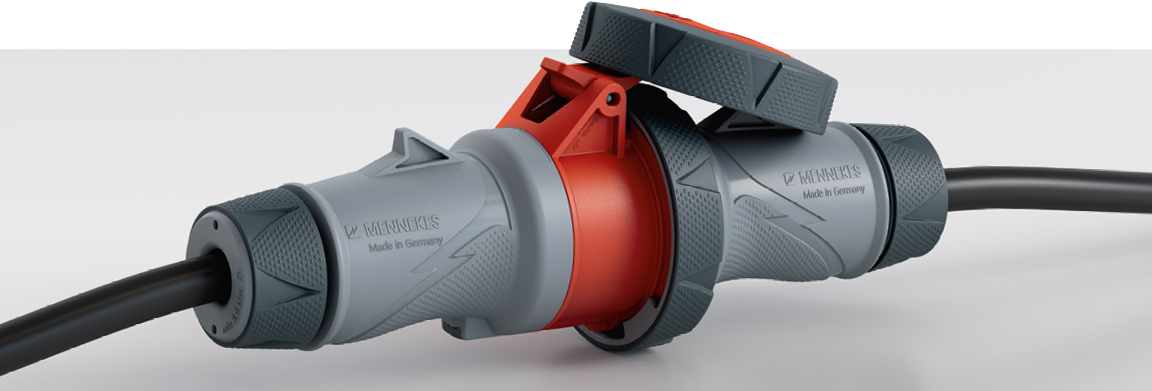

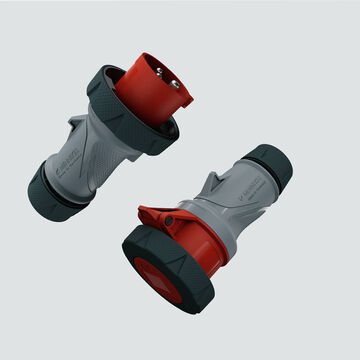

Fichas e tomadas com grau de proteção IP67 / IP69

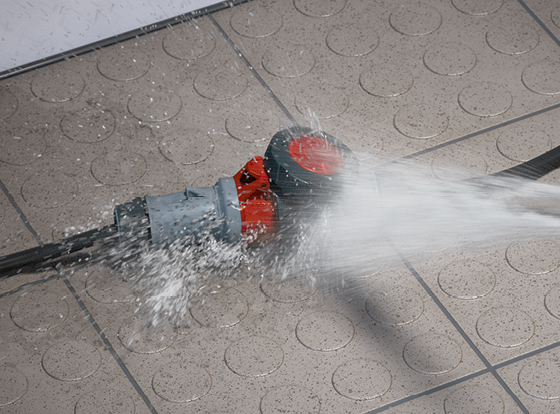

As nossas fichas e conectores à prova de água da série PowerTOP® Xtra com a comprovada tecnologia de ligação por contacto de parafuso ErgoCONTACT® e invólucro ergonómico têm agora uma nova característica – para além da proteção contra imersão temporária (IP67), oferecem proteção adicional contra água a alta pressão e elevadas temperaturas (IP69). Deste modo, as fichas e tomadas podem ser utilizadas com segurança e a longo prazo em ambientes sujeitos a limpezas frequentes a alta pressão.

A união roscada com vedante e anel de baioneta impede a penetração de água nas fichas e tomadas. Por isso, as fichas e os conectores com grau de proteção IP67 / IP69 são ideais para a utilização em áreas com condições ambientais especiais, como a indústria alimentar. A dupla proteção contra imersão temporária e contra água a alta pressão e elevadas temperaturas torna estes dispositivos particularmente robustos.

Mesmo após repetidas limpezas a alta pressão, as nossas fichas e tomadas com grau de proteção IP67 / IP69 mantêm a estanqueidade e, graças às zonas de manuseamento texturizadas, podem ser manuseadas com segurança e facilidade, inclusivamente em ambientes húmidos e molhados. Quando encaixado, o anel de baioneta revestido a borracha mantém a ficha firmemente unida ao acoplamento ou à tomada.

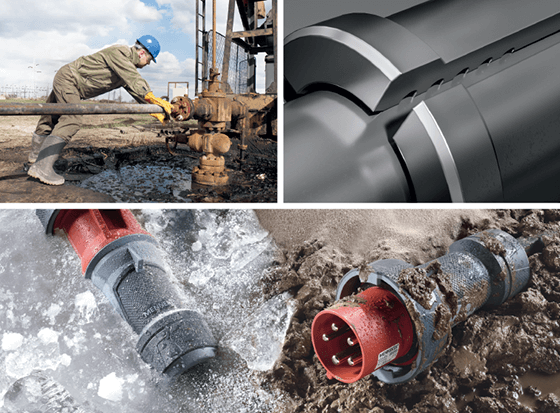

Conexão e desconexão da ficha com economia de energia com X-CONTACT®

Tecnologia inovadora para um manuseamento seguro
A nossa tecnologia de mangas de contacto X-CONTACT® facilita a inserção e extração da ficha, exigindo até 50% menos de força, graças às mangas com fendas em forma de X. Nas versões de 63 e 125 A, as paredes interiores das mangas de contacto têm ranhuras adicionais que garantem uma ligação ideal e segura e, ao mesmo tempo, removem automaticamente a sujidade. Por isso, mesmo quando manuseadas de forma brusca e inseridas e extraídas com frequência, as nossas fichas e tomadas PowerTOP® Xtra não apresentam sinais de desgaste ou de fadiga do material, podendo ser utilizadas de forma segura e fiável durante muitos anos.

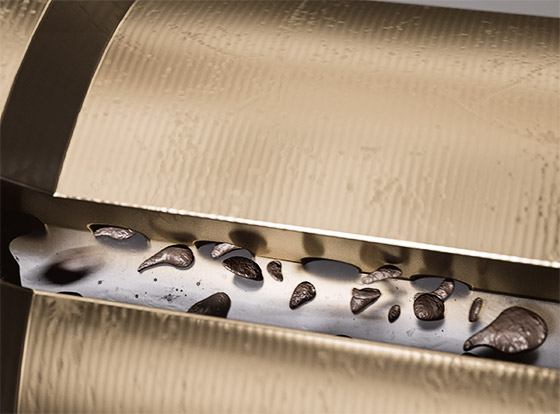

Nahaufnahme Schmutzpartikel in den Kontakthülsen

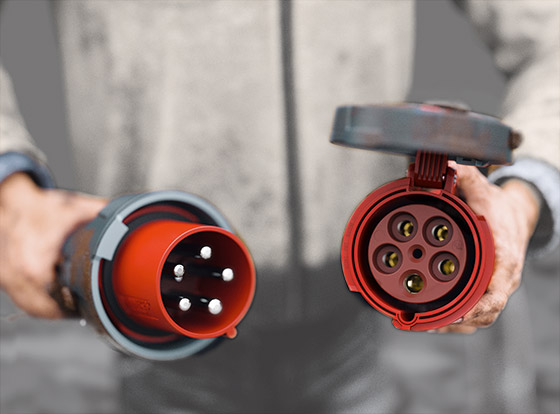

Stecker und Kupplung wird in den Händen gehalten

Montagem simplificada – com a aplicação mínima possível de ferramentas

Aperfeiçoámos o processo de montagem para a nossa família PowerTOP® Xtra: Por meio da rosca de autoroscagem da caixa, de uma corrediça de bloqueio e da conexão do cabo, é possível montar as nossas fichas e tomadas de 16 até 125 A facilmente, poupando tempo e com apenas algumas ferramentas.

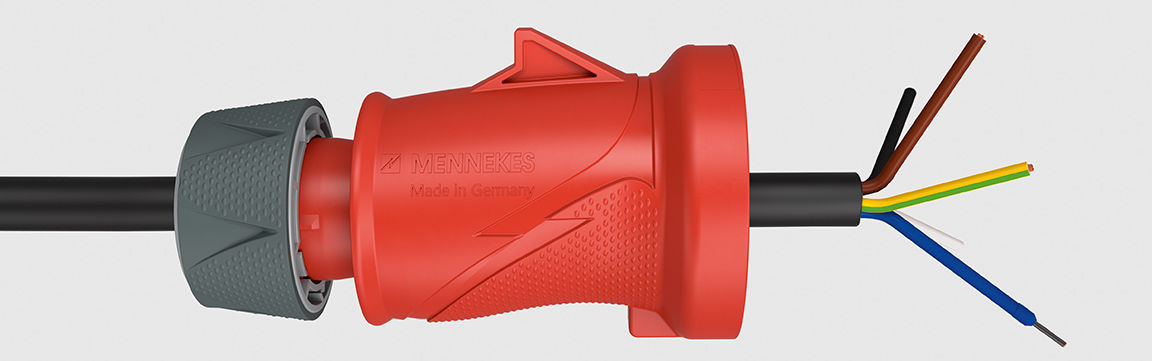

Ligação rápida: Desenroscar a caixa, depois inserir o cabo pelo encaixe do cabo na caixa e descarnar. Isolar o fio e aplicar proteção da extremidade do fio (apenas com a tecnologia de ligação ErgoCONTACT®).

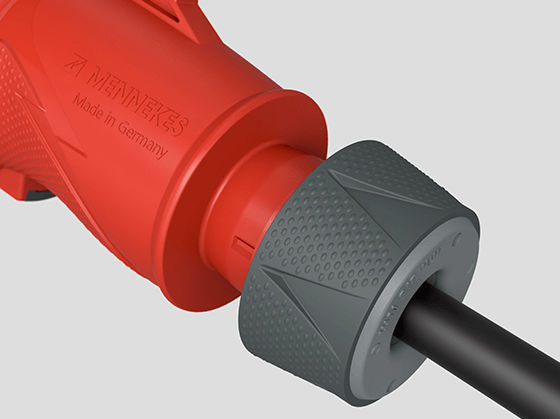

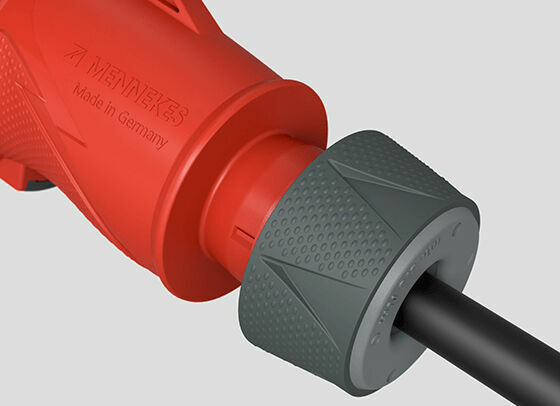

Aparafusamento e fixação rápidos: Aparafusar a caixa à parte da frente e fixar com a corrediça de bloqueio integrada. A linha de ligação é aliviada e vedada através do aperto da união roscada de borracha.

Tecnologias de ligação simples e seguras

As nossas fichas e tomadas CEE de 63 e 125 A estão equipadas com a nossa comprovada tecnologia de ligação por contacto de parafuso, que facilita a ligação e permite a passagem de grandes quantidades de energia elétrica sem falhas a longo prazo. Para as fichas CEE e os acoplamentos CEE de 16 e 32 A, existe a tecnologia de ligação por contacto de parafuso ErgoCONTACT®, especialmente desenvolvida, inovadora e prática. Esta permite uma instalação simples, segura e ergonomicamente correta. Além disso, as fichas e tomadas de 16 e 32 A estão disponíveis na variante PowerTOP® Xtra S, com a tecnologia de ligação sem parafusos SafeCONTACT.

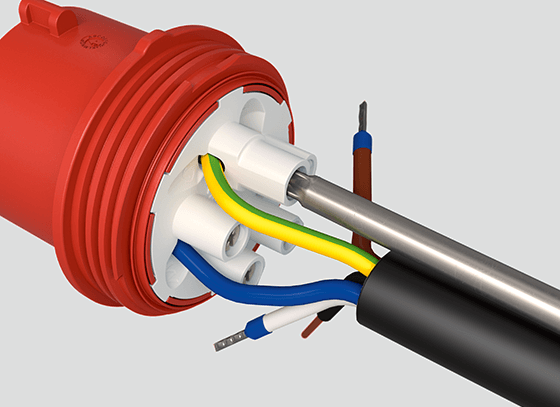

Tecnologia de ligação ErgoCONTACT®

A família PowerTOP® Xtra está sempre disponível com tecnologia de ligação por contacto de parafuso. Desenvolvemos esta tecnologia para fichas e conectores de 16 A e 32 A para a tecnologia de ligação confortável ErgoCONTACT®. Assim, permite-lhe a instalação simples, segura e economizadora de tempo.

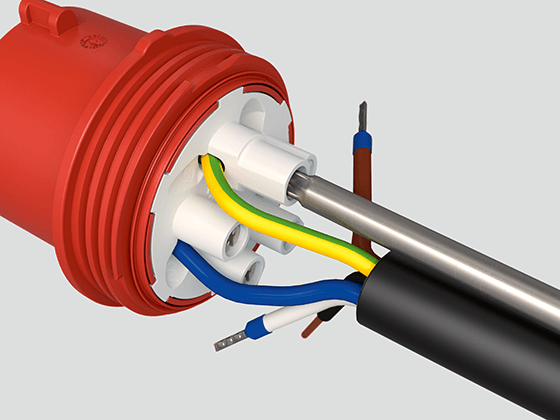

geöffneter Stecker beim Anschluss mit einem Schraubenzieher

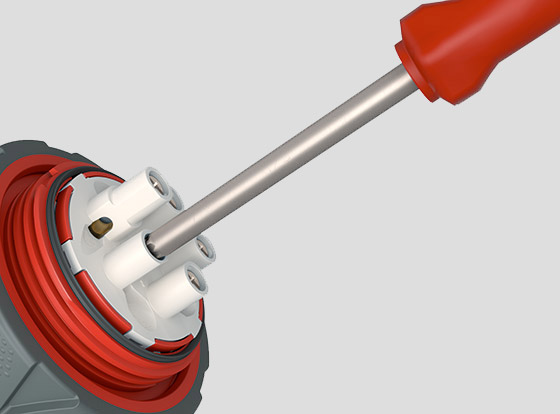

Com ErgoCONTACT®, a chave de parafusos não é aplicada de lado, mas sim diretamente, para que alcance mais facilmente o binário necessário e a pressão do parafuso seja direcionada diretamente para a pega. Todos os parafusos apontam na mesma direção. Isto significa que já não tem de virar a parte da frente do dispositivo na mão para apertar os parafusos de contacto dos polos individuais, um a seguir ao outro, poupando tempo.

Anschnitt der Leiterführung des PowerTOP® Xtra mit der Kombischraube

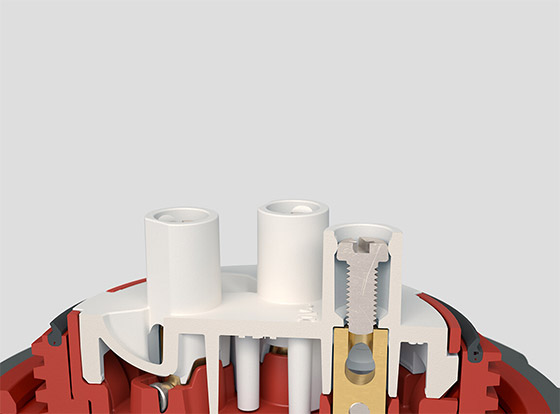

Os canais curvos de guia de cabos guiam as extremidades do cabo facilmente e em segurança até aos contactos.

O caminho do parafuso é apoiado adicionalmente por uma gola guia, o que evita o deslizamento e minimiza o risco de lesões.

Só pode ser inserido um parafuso por contacto, parafuso fixo de cabeça combinada, firmemente integrado na gola guia, colocado de fábrica que pode ser operado com chave Phillips ou com chaves de fendas. O facto de apenas ser necessário inserir um parafuso por contacto simplifica a instalação e poupa-lhe tempo durante a montagem.

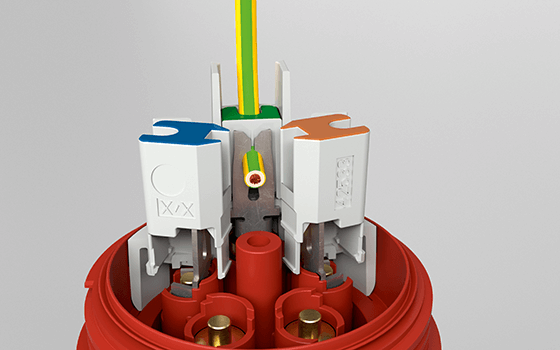

Tecnologia de ligação SafeCONTACT

As nossas fichas e tomadas de 16 e 32 A estão também disponíveis na variante PowerTOP® Xtra S, com tecnologia SafeCONTACT de deslocamento de isolamento sem parafusos. Uma vez que já não é necessário descarnar ou preparar previamente os condutores, poupa mais de metade do tempo de ligação convencional e, posteriormente, também a manutenção!

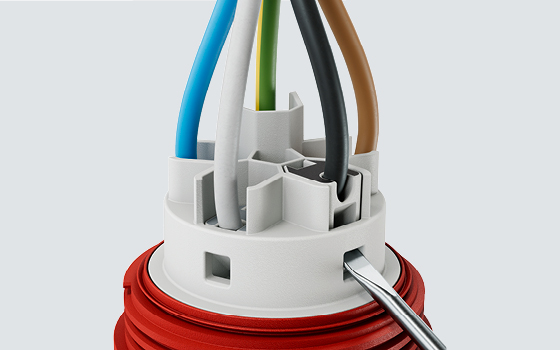

Inserir o condutor sem decapagem, alavancar os grampos com a chave de fendas e já está!

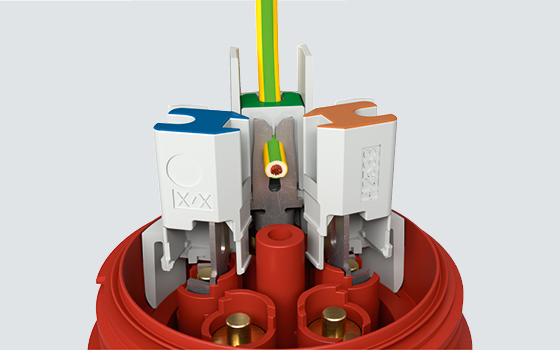

Numa só operação, o isolamento é cortado pelo movimento para baixo da alavanca e é feita uma ligação de contacto segura.

Tecnologia de ligação por contacto de parafuso para 63 e 125 A

Nos modelos de 63 e 125 A, os parafusos de contacto estão integrados na parte da frente da ficha ou do acoplamento, junto à guia de posicionamento, para poupar espaço.

Os condutores descarnados podem ser facilmente inseridos, com ou sem ponteiras isoladas.

Dois parafusos de contacto garantem a fixação segura dos condutores. Os parafusos são apertados em cruz e mantêm os condutores em posição de forma duradoura.
