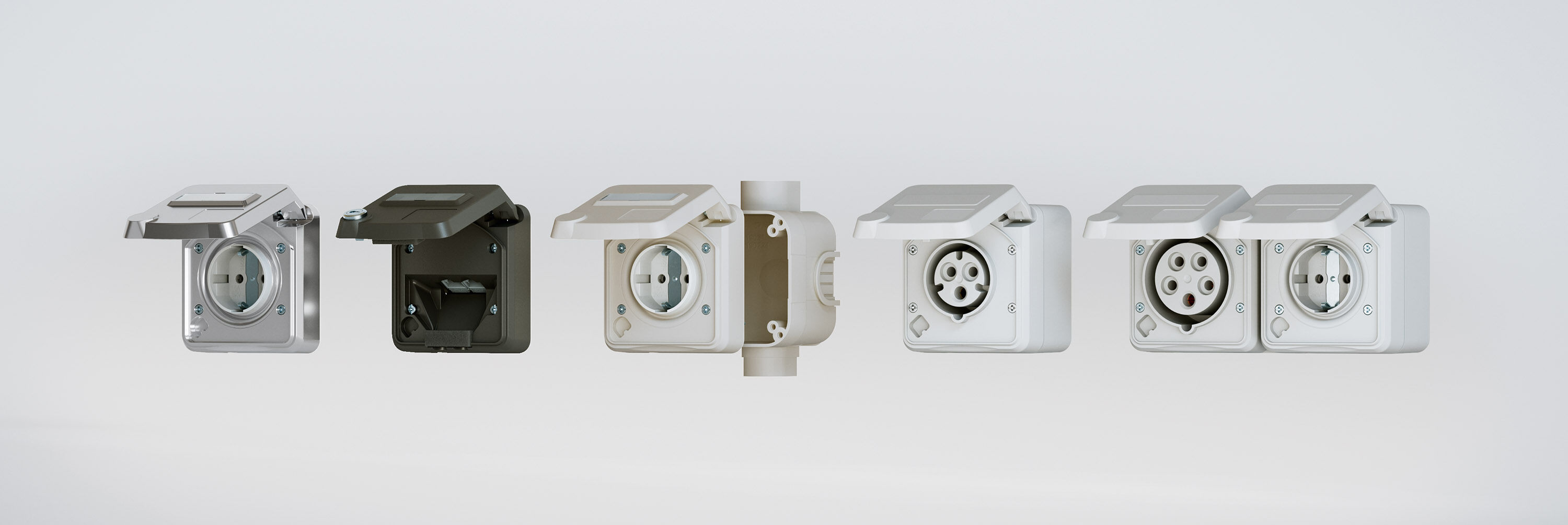

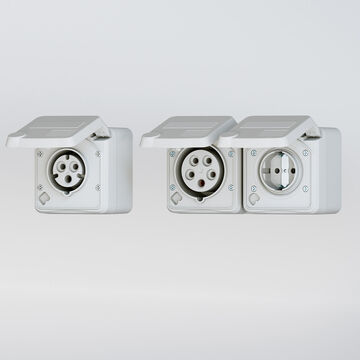

Família Cepex - Para espaços que exigem mais
Variedade em design e cor
As nossas tomadas Cepex são mais do que simples tecnologia. São o resultado de décadas de experiência, construção bem pensada e qualidade sem compromissos. Seja SCHUKO®, CEE ou tomada de dados – a combinação de funcionalidade e estética faz da Cepex a primeira escolha para instalações exigentes. Com versões embutidas, de montagem à superfície e de montagem saliente, os produtos Cepex oferecem máxima flexibilidade – mesmo em espaços reduzidos. O grau de proteção IP54 garante segurança em ambientes húmidos ou sujeitos a forte desgaste.
As tomadas Cepex oferecem soluções bem pensadas e flexíveis para os mais variados campos de aplicação. São ideais para utilizações profissionais em ambientes comerciais, públicos e técnicos. Quer em áreas secas, quer em condições exigentes, a ampla gama de produtos Cepex permite uma instalação segura, limpa e visualmente uniforme. As nossas soluções Cepex destacam‑se por materiais duradouros e um design inteligente. Os amplos espaços de ligação e as entradas de cabo flexíveis facilitam a instalação, mesmo em locais com espaço reduzido.
Áreas de aplicação – tomadas Cepex em utilização

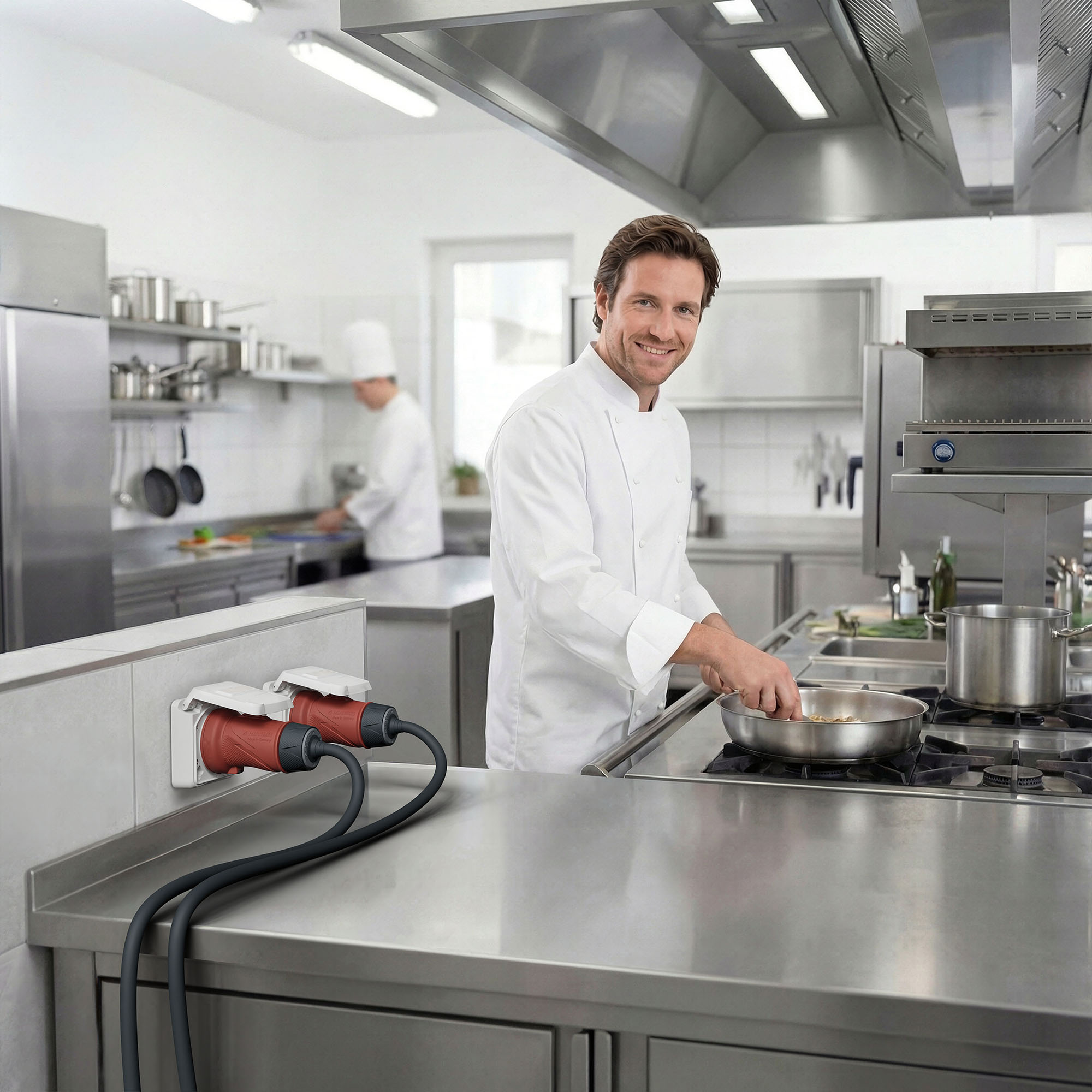

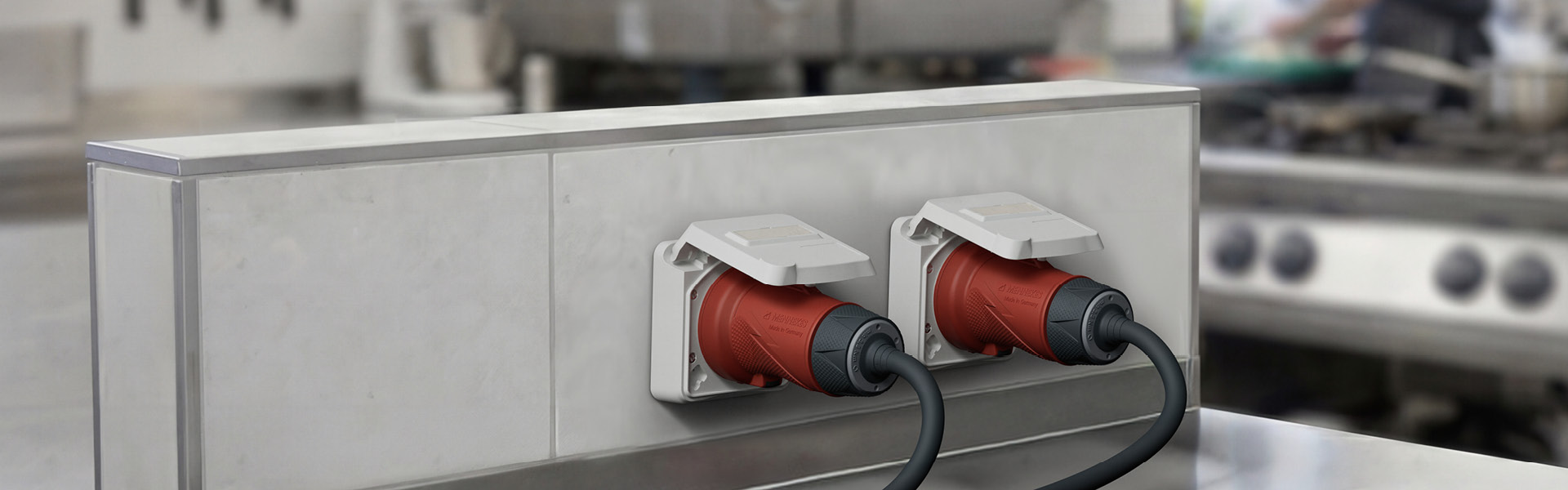

Em pavilhões de produção, onde as máquinas trabalham ao ritmo da precisão. Em grandes cozinhas, onde cada segundo conta. Em laboratórios, onde a precisão protege vidas. Em instalações médicas e hospitais, onde a confiança é essencial. E em escritórios modernos, onde tecnologia e design se harmonizam – é em todos estes ambientes que a Cepex está presente.
O sistema modular Cepex para caixas embutidas
Uma para todos. Nº de encomenda 41401.
Com base na caixa embutida 41401, é possível obter todas as variantes Cepex para instalação embutida através da ligação a qualquer caixa de montagem Cepex.
Exemplo:
Tomada de montagem Cepex 16 A, 5 polos, 400 V com campo de inscrição Nº de encomenda 4845
+ Caixa embutida Nº de encomenda 41401
= Tomada embutida

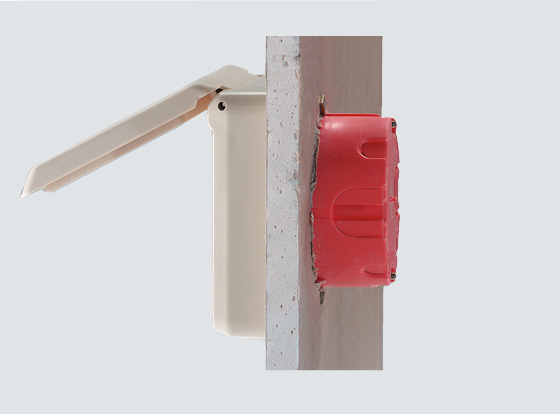

Instalação em paredes ocas e em betão
A combinação ideal: As tomadas Cepex de 16 A, de 3 a 5 polos, podem ser instaladas em caixas para paredes ocas ou em caixas para instalação em betão (por exemplo, Kaiser). As versões de 32 A não são adequadas para paredes ocas devido às elevadas forças de extração, salvo quando se utilizam soluções reforçadas para paredes ocas.
Guia de seleção para caixas embutidas
As nossas tomadas de montagem podem ser combinadas com as seguintes caixas para paredes ocas e caixas embutidas:
Cepex SCHUKO®:
Instalação em paredes ocas Ø 68 mm “caixa para paredes ocas”: Sim
Instalação em paredes ocas Ø 74 mm “caixa para paredes ocas CEE 16 A”: Não
Instalação embutida / em betão Ø 68 mm “caixa embutida”: Sim
Caixa embutida MENNEKES: Sim – Recomendação
Cepex 16 A:
Instalação em paredes ocas Ø 68 mm “caixa para paredes ocas”: Não
Instalação em paredes ocas Ø 74 mm “caixa para paredes ocas CEE 16 A”: Sim
Instalação embutida / em betão Ø 68 mm “caixa embutida”: Não
Caixa embutida MENNEKES: Sim – Recomendação
Cepex 32 A:
Instalação em paredes ocas Ø 68 mm “caixa para paredes ocas”: Não
Instalação em paredes ocas Ø 74 mm “caixa para paredes ocas CEE 16 A”: Não
Instalação embutida / em betão Ø 68 mm “caixa embutida”: Não
Caixa embutida MENNEKES: Sim – Recomendação
Cepex Dados:
Instalação em paredes ocas Ø 68 mm “caixa para paredes ocas”: Não
Instalação em paredes ocas Ø 74 mm “caixa para paredes ocas CEE 16 A”: Não
Instalação embutida / em betão Ø 68 mm “caixa embutida”: Não
Caixa embutida MENNEKES: Sim – Recomendação

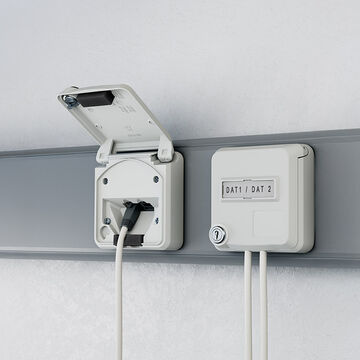

Instalação em calhas de cabos
Em branco alumínio, branco puro, branco pérola, preto profundo e cinzento‑claro, o programa Cepex pode adaptar‑se facilmente às cores mais comuns de diferentes calhas e dispositivos de instalação. Com a Cepex, escolhe uma solução moderna de tomadas que combina segurança, funcionalidade e um design uniforme.
Tomadas de parede Cepex CEE
O amplo espaço de ligação oferece lugar para cabos de alimentação até 6 mm². A parte inferior pode ser rodada em 180°, permitindo a entrada do cabo por baixo sem trabalho adicional. O grau de proteção IP54 (protegido contra corpos estranhos e projeções de água) torna as tomadas de superfície seguras para uma grande variedade de aplicações. Membranas adicionais estão disponíveis no interior da caixa.
Características da tomada de parede Cepex:
- Garrafa membrana: Todos os modelos vêm equipados de série com uma garrafa membrana M25 para duas entradas de cabos de 3–9 mm. Basta perfurar a membrana com os cabos – e está pronto.
- Aperto de cabo métrico: Uma prensa‑cabos métrica M25 / 2 × 8 está disponível opcionalmente.
- Giratório: A parte inferior da caixa pode ser rodada 180°, permitindo a entrada do cabo por cima ou por baixo sem trabalho adicional.

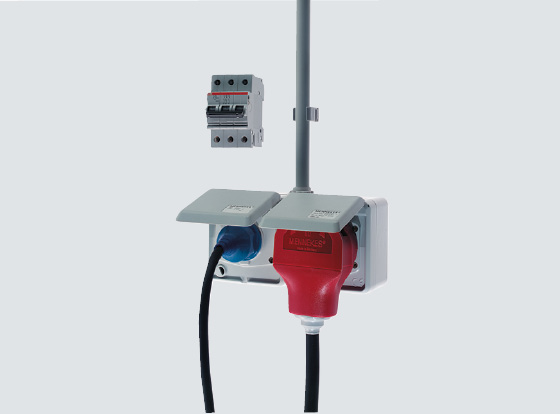

Tomada dupla Cepex
Uma combinação de tomadas frequentemente escolhida: CEE 16 A e SCHUKO®. Ao ligar esta combinação através de uma única linha de alimentação, é obrigatório utilizar um disjuntor de proteção de 3 polos.

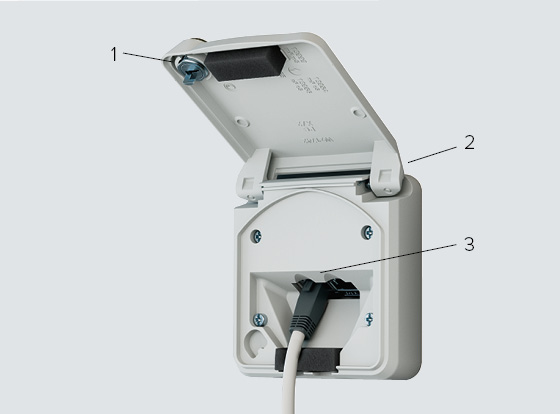

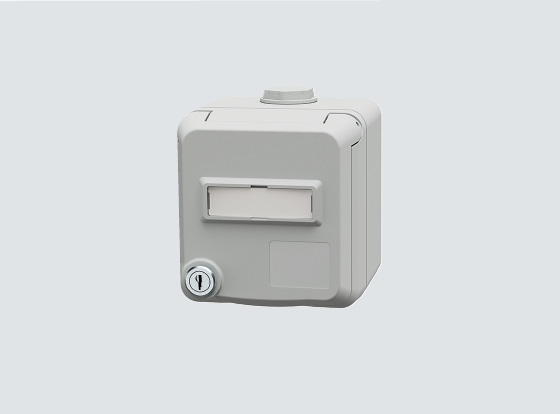

Tomadas de dados Cepex
Versáteis e fiáveis: As tomadas de dados Cepex são ideais, por exemplo, para salas de controlo, áreas de armazenamento, laboratórios, aeroportos ou linhas de produção. O funcionamento é feito através de cabos de rede comuns. Podem ser combinadas com tomadas Cepex, CEE e SCHUKO®.
1. Pode ser trancada mesmo com cabos ligados. A fechadura de segurança protege contra o acesso não autorizado.
2. Grau de proteção IP54 com a tampa fechada, tanto com ficha inserida como sem ficha.
3. Adequada para tomadas duplas RJ45, Cat. 3 a Cat. 7, e keystones RJ45 de vários fabricantes. Aberturas conforme IEC 60603‑7.
