Tipos de proteção IP e classes de proteção IP

A classe de proteção IP (IP = Ingress Protection) das fichas e tomadas indica as condições contra as quais os dispositivos estão protegidos - por exemplo, entrada de corpos estranhos, pó e água. Isto é essencial para o manuseamento seguro de sistemas eléctricos.

O termo classe de proteção refere-se a medidas de segurança que se destinam a proteger contra tensão ou choque elétrico e, portanto, contra um acidente elétrico.

Tipos de proteção IP

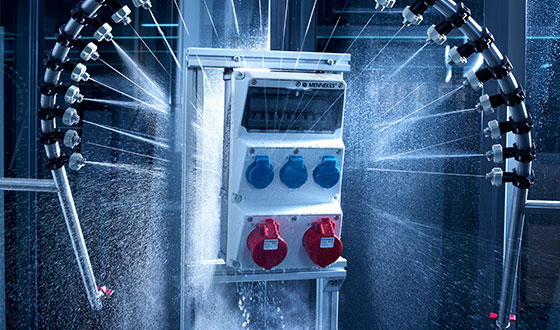

As fichas e tomadas CEE devem funcionar de forma fiável em qualquer altura. Por isso, devem cumprir um certo tipo de proteção, entre outros. Os tipos de proteção IP (IP = Ingress Protection) fornecem informações sobre contra que influências externas a ficha e tomada está protegida. Cada tipo de proteção IP é composta por dois dígitos. Estes definem exatamente até que ponto o interior do aparelho é protegido de intrusões indesejadas pela caixa do aparelho. O primeiro dígito fornece informações sobre a proteção contra corpos estranhos e contra o contacto. O segundo dígito fornece informações sobre a proteção contra água. Os conjuntos de dígitos estão definidos na norma IEC 60529.

As tomadas e acoplamentos devem respeitar o tipo de proteção especificado durante a utilização, tanto quando a ficha está ligada como quando não está. Para fichas e conectores de aparelhos, o tipo de proteção aplica-se quando estão ligados a uma peça complementar (acoplamento ou tomada).

As fichas e tomadas CEE devem cumprir o tipo de proteção IP44 ou IP67, as fichas e tomadas CEE com correntes nominais de 100/125 A com o tipo de proteção IP67. Se as tomadas com 100/125 A forem fixadas à caixa ou formarem com ele uma unidade estrutural, toda a montagem pode também ser efetuada de acordo com o tipo de proteção IP44.

As nossas gamas

Nas nossas páginas de produtos, pode filtrar as categorias individuais por classe de proteção. Isto permite-lhe encontrar as fichas e tomadas certas para a sua área de aplicação.

As nossas soluções de produtos

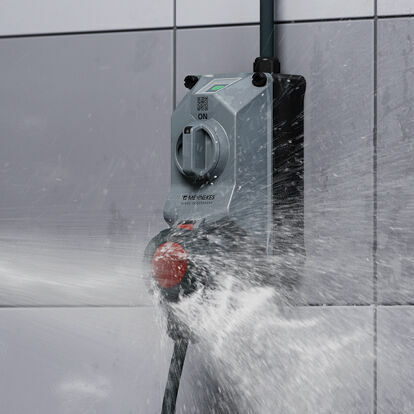

Para além das soluções de produtos em IP44 ou IP67, também dispomos de tomadas CEE particularmente robustas e desconectáveis, bem como fichas e conectores com proteção IP67 / IP69. Estas fichas e tomadas permanecem estanques quando submersas ou sujeitas a limpeza a alta pressão.

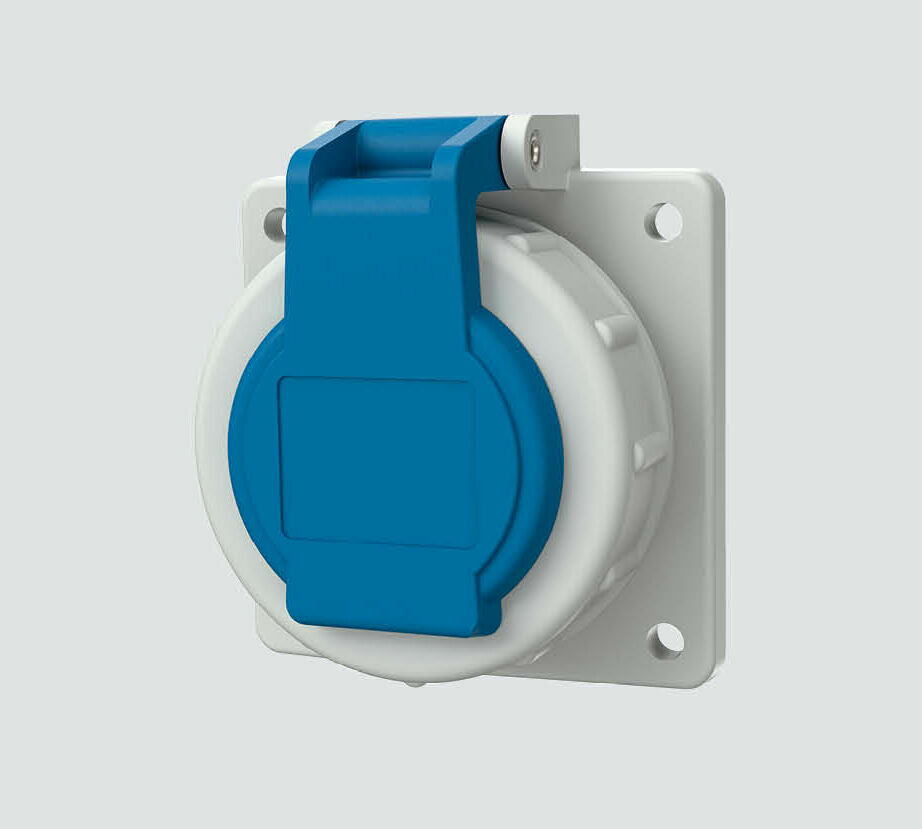

No caso de tomadas SCHUKO® convencionais de acordo com DIN VDE 0620 e DIN 49440 e seguintes, deve ser dada especial atenção ao facto de, devido à sua construção, só poderem cumprir o grau de proteção IP 44 quando a tampa articulada estiver fechada, uma vez que a entrada de água não pode ser impedida na área do contacto de proteção.

Além das tomadas SCHOKO® com o grau de proteção IP44 especificado, você também pode obter tomadas do padrão SCHUKO® com grau de proteção IP68 para uso em ambientes úmidos, como portos, piscinas ou áreas externas.


As nossas fichas e tomadas estão identificadas com o respetivo grau de proteção. Pode encontrar uma visão geral detalhada dos diferentes tipos de proteção e o significado dos códigos individuais na nossa prática tabela sobre os graus de proteção IP.

Tabela Tipos de proteção IP

1.º algarismo característico
IEC 60529Invólucro protegido contra a penetração deProteção contra contacto com
0sem proteçãosem proteção
1Corpos sólidos maiores do que 50 mmCostas das mãos
2Corpos sólidos maiores do que 12,5 mmDedos
3Corpos sólidos maiores do que 2,5 mmFerramentas
4Corpos sólidos maiores do que 1 mmFios
5Poeiras em quantidades nocivasProteção total contra o contacto
6Poeira em geralProteção total contra o contacto
2.º algarismo característico
IEC 60529Proteção contra a água
0sem proteção
1Pingos de água na vertical
2Pingos de água na vertical com o invólucro inclinado no máximo 15°
3Proteção contra a queda de água pulverizada até 60° contra a vertical
4Proteção contra salpicos de água em todos os lados
5Proteção contra jactos de água (bocal) de qualquer ângulo
6Proteção contra jactos de água fortes
7Água por imersão temporária
8Água por imersão permanente
9Proteção contra a água durante a limpeza a jato de alta pressão/vapor, agricultura especial



Classes de proteção IP

Classes de proteção IP de acordo com a norma IEC 61140 / VDE0140-1

As classes de protecção descrevem as medidas de segurança que protegem contra tensões/ choques eléctricos perigosos e, portanto, contra um acidente eléctrico. Existem quatro classes de protecção: 0, 1, 2 e 3.

  • 0: Nenhuma proteção adicional para além do isolamento de base

  • 1: Ligação à terra de proteção

  • 2: Isolamento de proteção

  • 3: Segurança extra-baixa tensão

As classes de protecção para todo o equipamento eléctrico estão definidas nas normas IEC 61140 ou VDE 0140-1. Os símbolos a utilizar para marcar o equipamento estão definidos na norma IEC 60417.
