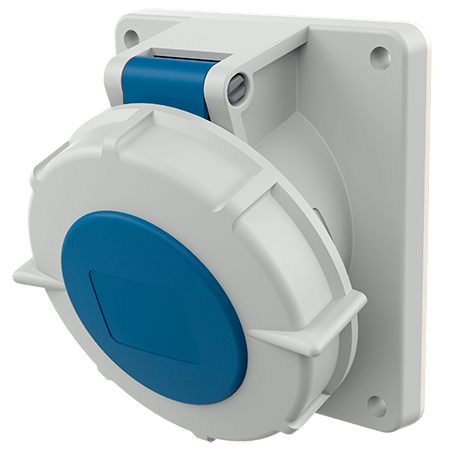

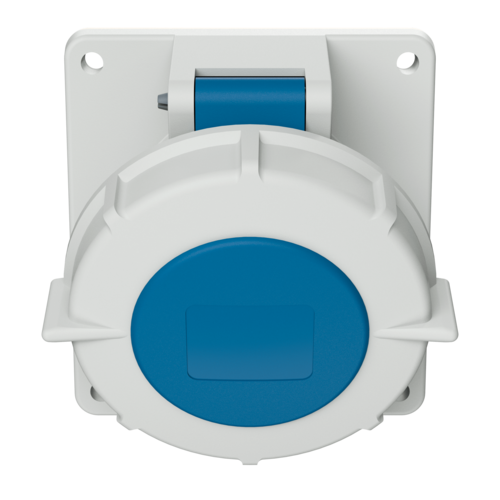

MENNEKES Tomada de painel 1502
MENNEKES Tomada de painel 1502 images3d

Tomada de painel 1502

Ampere 16 A 32 A
Polos
Volt
Posição das horas
  • terminais de parafuso
  • inclinação de 20°
  • tomadas opcionalmente equipadas com contacto auxiliar
  • Nº da peça1502
  • EAN4015394011675
  • Padrão Pacote. 10 Qtd.
Pode gerir os nossos produtos em várias listas na área da lista de compras/cesta de compras.
Dê um nome à nova lista
  • Insira um nome de lista
  • O nome da lista já existe
  • Insira um nome de lista válido

Especificações técnicas

Tomada de painel 1502

Ampere 32 A
Polos 3 p
Volt 230 V
Posição das horas 6 h
Hertz 50-60 Hz
Tecnologia de ligação contacto roscado
Contacto padrão
Tipo de proteção IP67
Flange 100x92 mm
Orifício de fixação 85x77 mm
Inclinação 20 °
Peso 281 g
Declaração de Conformidade VDE

Folhas de dados e downloads

Tomada de painel 1502

Ficha de informação do produtoTomada de painel 1502 PDF, 194 KB
Declaração do fabricanteTomada de painel 1502 PDF, 37 KB
Dados CAD STPTomada de painel 1502 ZIP, 1 MB
Dados CAD 3D DWGTomada de painel 1502 ZIP, 3 MB
Instruções de montagem / Instruções de funcionamentoTomada de painel 1502 PDF, 128 KB
Desenho dimensional - orientação verticalTomada de painel 1502 PNG, 99 KB
Desenho dimensional - orientação horizontalTomada de painel 1502 PNG, 100 KB

Directrizes

Tomada de painel 1502

REACh
RoHS

Produtos apropriados

Tomada de painel 1502 com IP67

MENNEKES Ficha AM-TOP® 290

Ficha AM-TOP®

Nº da peça 290

  • Tipo de proteção: IP67
  • Ampere: 32 A
  • Polos: 3 p
  • Volt: 230 V
  • Tecnologia de ligação: contacto roscado
mais
MENNEKES Tomada de parede 9351

Tomada de parede

Nº da peça 9351

  • Tipo de proteção: IP67
  • Ampere: 32 A
  • Polos: 3 p
  • Volt: 230 V
  • Tecnologia de ligação: contacto roscado
mais
MENNEKES Conector AM-TOP® 552

Conector AM-TOP®

Nº da peça 552

  • Tipo de proteção: IP67
  • Ampere: 32 A
  • Polos: 3 p
  • Volt: 230 V
  • Tecnologia de ligação: contacto roscado
mais

Acessórios apropriados

Tomada de painel 1502

MENNEKES Contacto auxiliar 41000

Contacto auxiliar

Nº da peça 41000

para tomadas e tomadas de painel de 16 A e 32 A

mais
