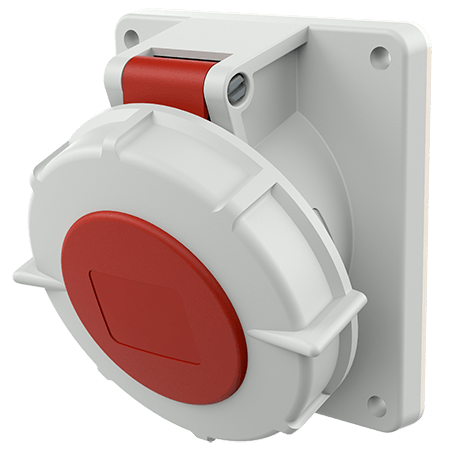

MENNEKES Tomada de painel 1506

Tomada de painel 1506

Ampere 16 A 32 A
Polos
Volt
Posição das horas
  • terminais de parafuso
  • inclinação de 20°
  • tomadas opcionalmente equipadas com contacto auxiliar
  • Nº da peça1506
  • EAN4015394011729
  • Padrão Pacote. 10 Qtd.
Pode gerir os nossos produtos em várias listas na área da lista de compras/cesta de compras.
Dê um nome à nova lista
  • Insira um nome de lista
  • O nome da lista já existe
  • Insira um nome de lista válido

Especificações técnicas

Tomada de painel 1506

Ampere 32 A
Polos 4 p
Volt 400 V
Posição das horas 6 h
Hertz 50-60 Hz
Tecnologia de ligação contacto roscado
Contacto padrão
Tipo de proteção IP67
Flange 100x92 mm
Orifício de fixação 85x77 mm
Inclinação 20 °
Peso 291 g
Declaração de Conformidade VDE

Folhas de dados e downloads

Tomada de painel 1506

Ficha de informação do produtoTomada de painel 1506 PDF, 189 KB
Declaração do fabricanteTomada de painel 1506 PDF, 37 KB
Dados CAD STPTomada de painel 1506 ZIP, 1 MB
Dados CAD 3D DWGTomada de painel 1506 ZIP, 2 MB
Instruções de montagem / Instruções de funcionamentoTomada de painel 1506 PDF, 128 KB
Desenho dimensional - orientação verticalTomada de painel 1506 PNG, 99 KB
Desenho dimensional - orientação horizontalTomada de painel 1506 PNG, 100 KB

Directrizes

Tomada de painel 1506

REACh
RoHS

Produtos apropriados

Tomada de painel 1506 com IP67

MENNEKES Ficha AM-TOP® 294

Ficha AM-TOP®

Nº da peça 294

  • Tipo de proteção: IP67
  • Ampere: 32 A
  • Polos: 4 p
  • Volt: 400 V
  • Tecnologia de ligação: contacto roscado
mais
MENNEKES Conector AM-TOP® 556

Conector AM-TOP®

Nº da peça 556

  • Tipo de proteção: IP67
  • Ampere: 32 A
  • Polos: 4 p
  • Volt: 400 V
  • Tecnologia de ligação: contacto roscado
mais
MENNEKES Tomada de parede DUOi 5614406G

Tomada de parede DUOi

Nº da peça 5614406G

  • Tipo de proteção: IP67 / IP69
  • Ampere: 32 A
  • Polos: 4 p
  • Volt: 400 V
  • Tecnologia de ligação: contacto roscado
mais
MENNEKES Tomada de parede 9372

Tomada de parede

Nº da peça 9372

  • Tipo de proteção: IP67
  • Ampere: 32 A
  • Polos: 4 p
  • Volt: 400 V
  • Tecnologia de ligação: contacto roscado
mais

Acessórios apropriados

Tomada de painel 1506

MENNEKES Contacto auxiliar 41000

Contacto auxiliar

Nº da peça 41000

para tomadas e tomadas de painel de 16 A e 32 A
